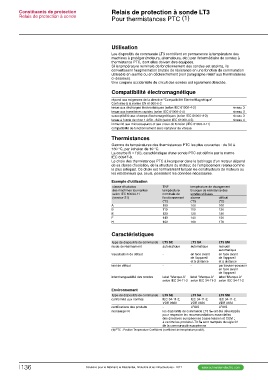

Relais de protection à sonde Pour thermistances PTC (1)
I136
Relais de protection à sonde LT3
Utilisation
Les dispositifs de commande LT3 contrôlent en permanence la température des
machines à protéger (moteurs, alternateurs, etc.) par l'intermédiaire de sondes à
thermistance PTC, dont elles doivent être équipées.
Si la température nominale de fonctionnement des sondes est atteinte, ils
convertissent l'augmentation brutale de résistance en une fonction de commutation
utilisable en alarme ou en déclenchement (voir paragraphe relatif aux thermistances
ci-dessous).
Une coupure accidentelle du circuit des sondes est également détectée.
Compatibilité électromagnétique niveau 3
niveau 3
répond aux exigences de la directive "Compatibilité Electro-Magnétique". niveau 3
Conforme à la norme EN 61000-6-2 niveau 4
tenue aux décharges électrostatiques (selon IEC 61000-4-2)
tenue aux transitoires rapides (selon IEC 61000-4-4)
susceptibilité aux champs électromagnétiques (selon IEC 61000-4-3)
tenue à l'onde de choc 1.2/50 - 8/20 (selon IEC 61000-4.5)
immunité aux microcoupures et aux creux de tension (IEC 61000-4-11)
compatibilité de fonctionnement avec variateur de vitesse
Thermistances
Gamme de températures des thermistances PTC les plus courantes : de 90 à
160 °C, par échelon de 10 °C.
La courbe R = f (θ), caractéristique d'une sonde PTC est définie par la norme
IEC 60947-8.
Le choix des thermistances PTC à incorporer dans le bobinage d'un moteur dépend
de sa classe d'isolation, de la structure du moteur, de l'emplacement retenu comme
le plus adéquat. Ce choix est normalement fait par les constructeurs de moteurs ou
les rebobineurs qui, seuls, possèdent les données nécessaires.
Exemple d'utilisation TNF température de changement
température brusque de résistance des
classe d'isolation nominale de sondes utilisées
des machines tournantes fonctionnement alarme défaut
selon IEC 60034-11 (°C) (°C) (°C)
(service S1) 100
110 100 100
A 120
B 140 110 120
E 160
F 120 130
H
140 150
160 170
Caractéristiques
type de dispositifs de commande LT3 SE LT3 SA LT3 SM
mode de réarmement automatique automatique manuel/
automatique
visualisation de défaut - en face avant en face avant
de l'appareil de l'appareil
et à distance et à distance
test de défaut - - par bouton-poussoir
en face avant
de l'appareil
interchangeabilité des sondes label "Marque A" label "Marque A" label "Marque A"
selon IEC 34-11-2 selon IEC 34-11-2 selon IEC 34-11-2
Environnement
type de dispositifs de commande LT3 SE LT3 SA LT3 SM
conformité aux normes
IEC 34-11-2, IEC 34-11-2, IEC 34-11-2,
certifications des produits VDE 0660 VDE 0660 VDE 0660
marquage è
- LROS LROS
les dispositifs de commande LT3 Si ont été développés
pour respecter les recommandations essentielles
des directives européennes basse tension et CEM ;
à ce titre les produits LT3 Si sont marqués du sigle è
de la communauté européenne
(1) PTC : Positive Temperature Coefficient (coefficient de température positif).
