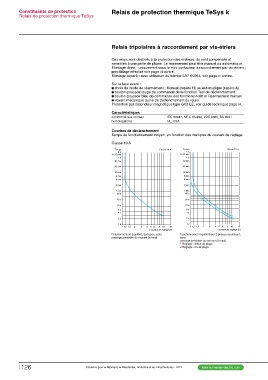

Page 898 - catalogue général SE 2017 (web flip book)

Constituants de protection Relais de protection thermique TeSys k
Relais de protection thermique TeSys

Relais tripolaires à raccordement par vis-étriers

Ces relais sont destinés à la protection des moteurs. Ils sont compensés et
sensibles à une perte de phase. Le réarmement peut être manuel ou automatique.
Montage direct : uniquement sous le mini-contacteur à raccordement par vis-étriers ;
précâblage effectué voir page ci contre.
Montage séparé : avec utilisation du bornier LA7 K0064, voir page ci contre.

Sur la face avant :
c choix du mode de réarmement : Manuel (repère H) ou Automatique (repère A)
c bouton-poussoir rouge de commande de la fonction Test de déclenchement
c bouton-poussoir bleu de commande des fonctions Arrêt et Réarmement manuel
c voyant mécanique jaune de déclenchement du relais.
Protection par disjoncteur magnétique type GV2 LE, voir guide technique page I4.

Caractéristiques IEC 60947, NF C 63-650, VDE 0660, BS 4941
conformité aux normes UL, CSA
homologations

Courbes de déclenchement
Temps de fonctionnement moyen, en fonction des multiples du courant de réglage.

Classe 10 A

Temps Classe 10 A Temps Classe 10 A
2h 2h

1h 20 min 1h 20 min
1h 1h

40 min 40 min

20 min 20 min

10 min 10 min
6 min 6 min
4 min 4 min

2 min 2 min

1 min 1 min
40 s 40 s

20 s 20 s

10 s 10 s

6s 6s
4s 4s

2s 1
2s 2

1s 3 4 5 6 8 10 15 1s 3 4 5 6 8 10 15
1 1,2 1,5 2 x courant de réglage (Ir) 1 1,2 1,5 2 x courant de réglage (Ir)

Fonctionnement équilibré, 3 phases, sans Fonctionnement équilibré sur 2 phases seulement,
passage préalable du courant (à froid) sans
passage préalable du courant (à froid)
1 Réglage : début de plage
2 Réglage : fin de plage
