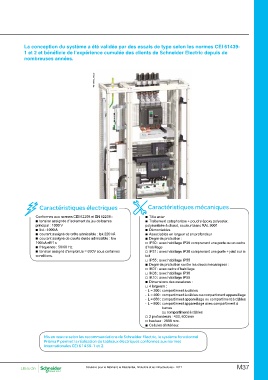

La conception du système a été validée par des essais de type selon les normes CEI 61439-
1 et 2 et bénéficie de l’expérience cumulée des clients de Schneider Electric depuis de
nombreuses années.

PB115600_75.eps

Caractéristiques électriques Caractéristiques mécaniques

Conformes aux normes CEI 62208 et EN 62208 : b Tôle acier
b tension assignée d’isolement du jeu de barres b Traitement cataphorèse + poudre époxy polyester,
principal : 1000 V polymérisée à chaud, couleur blanc RAL 9001
b InA : 4000 A b Démontables
b courant assigné de crête admissible : Ipk 220 k b Associables en largeur et en profondeur
b courant assigné de courte durée admissible : Icw b Degré de protection :
100 kA eff/1 s v IP30 : avec habillage IP30 comprenant une porte ou un cadre
b fréquence : 50/60 Hz. d’habillage
b tension assigné d'emploi Ue = 690V sous certaines v IP31 : avec habillage IP30 comprenant une porte + joint sur le
conditions. toit
v IP55 : avec habillage IP55
b Degré de protection contre les chocs mécaniques :
v IK07 : avec cadre d’habillage
v IK08 : avec habillage IP30
v IK10 : avec habillage IP55
b Dimensions des ossatures :
v 4 largeurs :
- L = 300 : compartiment à câbles
- L = 400 : compartiment à câbles ou compartiment appareillage
- L = 650 : compartiment appareillage ou compartiment à câbles
- L = 800 : compartiment appareillage avec compartiment à

barres
ou compartiment à câbles
v 2 profondeurs : 400, 600 mm
v hauteur : 2000 mm.
b Cellules d’intérieur.

Mis en œuvre selon les recommandations de Schneider Electric, le système fonctionnel
Prisma P permet la réalisation de tableaux électriques conformes aux normes
Internationales CEI 61439-1 et 2.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M37
