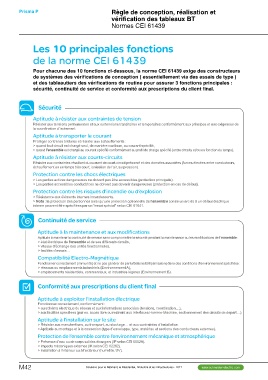

Page 1088 - catalogue général SE 2017 (web flip book)

Prisma P Règle de conception, réalisation et
vérification des tableaux BT
Normes CEI 61439

Les 10 principales fonctions
de la norme CEI 61439

Pour chacune des 10 fonctions ci-dessous, la norme CEI 61439 exige des constructeurs
de systèmes des vérifications de conception ( essentiellement via des essais de type )
et des tableautiers des vérifications de routine pour assurer 3 fonctions principales :
sécurité, continuité de service et conformité aux prescriptions du client final.

Sécurité

Aptitude à résister aux contraintes de tension

Résister aux tensions permanentes et aux surtensions transitoires et temporaires conformément aux principes et aux exigences de
la coordination d’isolement.

Aptitude à transporter le courant

Protéger contre les brûlures et résister aux échauffements :
> quand tout circuit est chargé seul, de manière continue, au courant spécifié,
> quand l'ensemble est chargé au courant spécifié conformément au profil de charge spécifié (entre circuits et/ou en fonction du temps).

Aptitude à résister aux courts-circuits

Résister aux contraintes résultant du courant de court-circuit présumé et des données associées (forces élevées entre conducteurs,
échauffement en un temps très court, ionisation de l’air, surpression).

Protection contre les chocs électriques

> Les parties actives dangereuses ne doivent pas être accessibles (protection principale).
> Les parties accessibles conductrices ne doivent pas devenir dangereuses (protection en cas de défaut).

Protection contre les risques d’incendie ou d’explosion

> Résistance aux éléments internes incandescents.
> Nota : la protection des personnes ainsi qu’une protection optionnelle de l'ensemble contre un arc dû à un défaut électrique
interne peuvent être spécifiées par un "essai spécial" selon CEI 61641.

Continuité de service

Aptitude à la maintenance et aux modifications

Aptitude à maintenir la continuité de service sans compromettre la sécurité pendant la maintenance ou les modifications de l'ensemble :
> état électrique de l'ensemble et de ses différents circuits,
> vitesse d’échange des unités fonctionnelles,
> facilités d’essais…

Compatibilité Electro-Magnétique

Fonctionner correctement (immunité) et ne pas générer de perturbations EM (émission) dans des conditions d’environnement spécifiées :
> réseaux ou emplacements industriels (Environnement A),
> emplacements résidentiels, commerciaux, et industries légères (Environnement B).

Conformité aux prescriptions du client final

Aptitude à exploiter l’installation électrique

Fonctionner correctement, conformément :
> au schéma électrique du réseau et aux informations associées (tensions, coordination…),
> aux facilités spécifiées (par ex. accès libre ou restreint aux Interfaces Homme-Machine, sectionnement des circuits de départ…).

Aptitude à l’installation sur le site

> Résister aux manutentions, au transport, au stockage… et aux contraintes d’installation.
> Aptitude au montage et à la connexion (type d’enveloppe, type, matériau et sections des conducteurs externes).

Protection de l’ensemble contre l’environnement mécanique et atmosphérique

> Présence d’eau ou de corps solides étrangers (IP selon CEI 60529).
> Impacts mécaniques externes (IK selon CEI 62262).
> Installation à l’intérieur ou à l’extérieur (humidité, UV).
