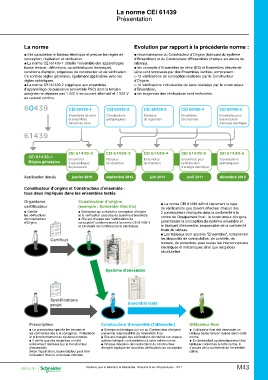

La norme CEI 61439
Présentation

La norme Evolution par rapport à la précédente norme :

@@Elle caractérise le tableau électrique et précise les règles de @@reconnaissance du Constructeur d’Origine (fabricant du système
conception, réalisation et vérification. d’Ensembles) et du Constructeur d’Ensembles (metteur en œuvre du
@@La norme CEI 61439-1 détaille l’ensemble des appareillages tableau),
basse tension : définitions, caractéristiques techniques, @@les concepts d’Ensembles de série (ES) et Ensembles dérivés de
conditions d’emploi, exigences de construction et de vérification. série sont remplacés par des Ensembles vérifiés, comprenant :
Ce sont les règles générales, également applicables avec les __12 vérifications de conception réalisées par le Constructeur
règles spécifiques. d’Origine,
@@La norme CEI 61439-2 s’applique aux ensembles __10 vérifications individuelles de série réalisées par le constructeur
d’appareillage de puissance (ensemble PSC) dont la tension d’Ensembles,
assignée ne dépasse pas 1 000 V en courant alternatif et 1 500 V @@les exigences des vérifications sont renforcées.
en courant continu.

60439 CEI 60439-1 CEI 60439-2 CEI 60439-3 CEI 60439-4 CEI 60439-5

Ensembles de série Canalisations Tableaux Ensembles Ensembles pour
et ensembles préfabriquées de répartition de chantiers la distribution
dérivés de série d’énergie électrique

61439

CEI 61439-1 CEI 61439-2 CEI 61439-3 CEI 61439-4 CEI 61439-5 CEI 61439-6
Règles générales
Ensembles Tableaux Ensembles Ensembles pour Canalisations
Applicables depuis d’appareillages de répartition de chantiers la distribution préfabriquées
de puissance d’énergie électrique
septembre 2012 juin 2013 décembre 2012
janvier 2010 avril 2011

Constructeur d’origine et Constructeur d’ensemble :
tous deux impliqués dans les ensembles testés

Organisme Constructeur d’origine @@La norme CEI 61439 définit clairement le type
certificateur (exemple : Schneider Electric) de vérifications que doivent effectuer chacun des
2 constructeurs impliqués dans la conformité à la
@@ Certifie @@Entreprise qui a réalisé la conception d’origine norme de l’équipement final : le constructeur d’origine,
les vérifications et la vérification associée du système d’ensemble. garantissant la conception du système ensemble et
du constructeur @@Elle est chargée des "vérifications de le fabricant d’ensemble, responsable de la conformité
d’Origine. conception" conformément à la norme CEI 61439-1 finale du tableau.
et 2 incluant de nombreux tests électriques. @@Les tableaux sont appelés "Ensembles", comprenant
les dispositifs de commutation, de contrôle, de
Certificat mesure, de protection, avec toutes les interconnexions
électriques et mécaniques ainsi que les pièces
structurelles.

Système d'ensemble

Specifications Ensemble testé
projet

Prescripteur Constructeur d’ensemble (Tableautier) Utilisateur final

@@Le prescripteur spécifie les besoins et @@Entreprise (identique ou non au Constructeur d’origine) @@L’utilisateur final doit demander un
les contraintes liés à la conception, l'installation prenant la responsabilité de l’ensemble final. tableau basse tension réalisé selon cette
et le fonctionnement du système complet. @@Elle est chargée des vérifications de routine sur chaque norme.
@@Il vérifie que ses exigences ont été tableau fabriqué, conformément à cette même norme. @@En demandant systématiquement des
entièrement réalisées par le Constructeur @@Chaque déviation des instructions du constructeur tableaux conformes à cette norme, il
d'ensembles. d'origine implique de nouvelles vérifications de conception. s’assure de la conformité de l’ensemble
Selon l'application, le prescripteur peut être utilisé.
l'utilisateur final ou un bureau d'études.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M43
