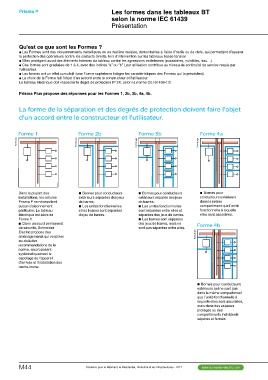

Page 1090 - catalogue général SE 2017 (web flip book)

Prisma P Les formes dans les tableaux BT
selon la norme IEC 61439
Présentation

Qu'est ce que sont les Formes ?

@@Les Formes sont des cloisonnements métalliques ou en matière moulée, démontables à l’aide d’outils ou de clefs, qui permettent d’assurer
la protection des opérateurs contre les contacts directs, lors d’intervention sur les tableaux basse tension.
@@Elles protègent aussi des éléments internes du tableau contre les agressions extérieures (poussières, nuisibles, eau…).
@@Ces formes sont graduées de 1 à 4, avec des indices “a” ou “b” Leur utilisation contribue au niveau de continuité de service requis par
l’utilisateur.
@@Les formes ont un effet cumulatif (une Forme supérieure intègre les caractéristiques des Formes qui la précèdent).
@@Le choix de la Forme fait l’objet d’un accord entre le constructeur et l’utilisateur.
Le tableau électrique doit respecter le degré de protection IP 2X, selon la norme CEI 61439-1/2.

Prisma Plus propose des réponses pour les Formes 1, 2b, 3b, 4a, 4b.

La forme de la séparation et des degrés de protection doivent faire l'objet
d'un accord entre le constructeur et l'utilisateur.

Forme 1 Forme 2b Forme 3b Forme 4a

Form1.eps
Form2b.eps
Form3b.eps
Form4a.eps

Dans la plupart des bb Bornes pour conducteurs bb Bornes pour conducteurs bb Bornes pour
installations, les cellules extérieurs séparées des jeux extérieurs séparés des jeux conducteurs extérieurs
Prisma P ne nécessitent de barres. de barres. dans le même
aucun cloisonnement bb Les unités fonctionnelles bb Les unités fonctionnelles compartiment que l’unité
particulier. Le tableau et les bornes sont séparées sont séparées entre elles et fonctionnelle à laquelle
électrique est alors de du jeu de barres. séparées des jeux de barres. elles sont associées.
Forme 1. bb Les bornes sont séparées
bb Dans un souci permanent des jeux de barres, mais ne Forme 4b
de sécurité, Schneider sont pas séparées entre elles.
Electric propose des Form4b.eps
aménagements qui vont bien
au-delà des
recommandations de la
norme, en proposant
systématiquement le
capotage de l'appareil
d'arrivée et l'installation des
cache-borne.

bb Bornes pour conducteurs
extérieurs qui ne sont pas
dans le même compartiment
que l’unité fonctionnelle à
laquelle elles sont associées,
mais dans des espaces
protégés ou des
compartiments individuels
séparés et fermés.
