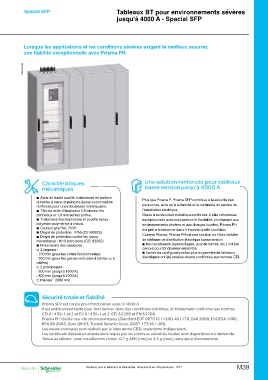

Page 1085 - catalogue général SE 2017 (web flip book)

Spacial SFP Tableaux BT pour environnements sévères
jusqu'à 4000 A - Spacial SFP

Lorsque les applications et les conditions sévères exigent le meilleur, assurez
une fiabilité exceptionnelle avec Prisma PH.

PB500200.eps

Caractéristiques Une solution renforcée pour tableaux
mécaniques basse tension jusqu’à 4000 A

b Acier de haute qualité, traitements de surface Plus que Prisma P, Prisma SFP contribue à la sécurité des
durables à base de peinture époxy et conception personnes, ainsi qu’à la fiabilité et la continuité de service de
renforcée pour une robustesse remarquable. l’installation électrique.
b Tôle en acier d’épaisseur 1,5 mm sur les Grace à sa structure métallique renforcée, il allie robustesse
panneaux et 1,8 mm sur les portes. exceptionnelle avec polyvalence et flexibilité, en résistant aux
b Traitement électrophorèse et poudre époxy environnements sévères et aux charges lourdes. Prisma PH
polyester polymérisé à chaud. est prêt à fonctionner dans n’importe quelle condition.
b Couleur gris RAL 7035. Comme Prisma, Prisma PH est une solution en kit de cellules
b Degré de protection : IP55 (CEI 60529). de tableaux de distribution électrique basse tension :
b Degré de protection contre les chocs b les constituants (appareillages, jeux de barres, etc.) ont été
mécaniques : IK10 avec porte (CEI 62262). conçus pour fonctionner ensemble
b Dimensions des ossatures : b toutes les configurations les plus exigeantes de tableaux
v 2 largeurs : électriques ont été testées et sont conformes aux normes CEI.
- 700 mm (pour les unités fonctionnelles)
- 300 mm (pour les gaines verticales à barres ou à
câbles)
v 2 profondeurs :
- 500 mm (jusqu’à 1600 A)
- 800 mm (jusqu’à 4000 A)
v hauteur : 2000 mm.

Sécurité totale et fiabilité

Prisma SFP est conçu pour fonctionner jusqu’à 4000 A.
Il est entièrement testé pour fonctionner dans des conditions extrêmes, et totalement conforme aux normes
CEI 61439-1 et 2 et EN 61439-1 et 2, CEI 62208 et EN 62208.
Prisma PH résiste aux vibrations sismiques (Standard EDF CRT91C11200, AS1170, EAK 2000, ENDESA 1986,
RPA 99 2003, Gore GR 63, Turkish Seismic Code, GOST 17516.1-90).
Les essais sismiques sont réalisés par le laboratoire CESI, organisme indépendant.
Les certificats d’essais et attestations requis par les clients et autorités locales sont disponibles sur demande.
Tenue au séisme : pour installations civiles : 0,7 g APN (rms) et 3,5 g (max), sans ajout d’accessoires.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M39
