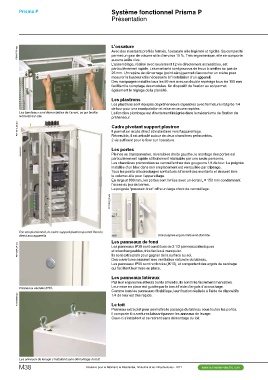

Prisma P Système fonctionnel Prisma P
Présentation

PD390573R.eps L’ossature

Les bandeaux sont démontables de l’avant, ce qui facilite Avec des montants profilés fermés, l’ossature allie légèreté et rigidité. Sa compacité
le travail sur site. permet un gain de volume utile d’environ 15 %. Très ergonomique, elle ne comporte
aucune arête vive.
PB115613_65.eps L’assemblage, réalisé avec seulement 12 vis directement accessibles, est
particulièrement rapide. Les montants sont pourvus de trous à oreilles au pas de
25 mm. Un repère de démarrage (point zéro) permet d’accrocher un mètre pour
mesurer la hauteur utile nécessaire à l’installation d’un appareil.
Des marquages installés tous les 50 mm avec un double repérage tous les 100 mm
facilitent le comptage des modules. Un dispositif de fixation au sol permet
également le réglage de la planéité.

Les plastrons

Les plastrons sont équipés de préhenseurs clipsables avec fermeture intégrée 1/4
de tour pour une manipulation et mise en œuvre rapides.
La fonction plombage est directement intégrée dans le mécanisme de fixation du
préhenseur.

Cadre pivotant support plastron

Il permet un accès direct et instantané vers l’appareillage.
Réversible, il est articulé autour de deux charnières prémontées.
2 vis suffisent pour le fixer sur l’ossature.

Les portes

Pleines ou transparentes, réversibles droite gauche, le montage des portes est
particulièrement rapide et facilement réalisable par une seule personne.
Les charnières prémontées se verrouillent sur des gougeons 1/4 de tour. La poignée
installée d’un bloc dans son emplacement est verrouillée par clipsage.
Tous les points d’accrochages sont situés à l’avant des montants et laissent libre
le volume utile pour l’appareillage.
En largeur 800 mm, les portes sont livrées avec un écran L = 150 mm condamnant
l’accès au jeu de barres.
La poignée “poussez-tirez” offre un large choix de verrouillage.

PB115634_35.eps

PB115594_54.eps Par son pivotement, le cadre support plastron permet l’accès Une poignée ergonomique et discrète.
direct aux appareils.
Panneaux ventilés IP30. Les panneaux de fond

PD390650R.eps Les panneaux IP30 sont constitués de 2 1/2 panneaux identiques
et interchangeables, très faciles à manipuler.
Ils sont extra plats pour gagner de la surface au sol.
Des ouvertures assurent une ventilation naturelle du tableau.
Les panneaux IP55 sont renforcés (IK10), et comportent des ergots de centrage
qui facilitent leur mise en place.

Les panneaux latéraux

Par leur ergonomie et leurs bords arrondis, ils sont très facilement maniables.
Leur mise en place est guidée par le bas à l’aide d’ergots d’accrochage.
Comme tous les panneaux d’habillage, leur fixation réalisée à l’aide de dispositifs
1/4 de tour est très rapide.

Le toit

Panneau extra plat pour permettre le passage du tableau sous toutes les portes,
il comporte 4 ouvertures laissant passer les anneaux de levage.
Ceux-ci s’installent et se retirent sans démontage du toit.

Les anneaux de levage s’installent sans démontage du toit.
