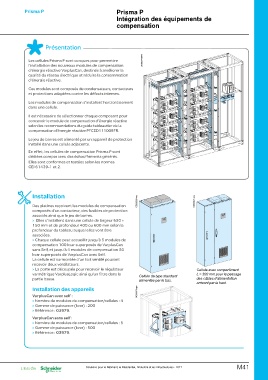

P. 1087
Prisma P Prisma P
Intégration des équipements de
compensation
Présentation DD385374.EPS
Les cellules Prisma P sont conçues pour permettre
l’installation des nouveaux modules de compensation
d’énergie réactive VarplusCan, destinés à améliorer la
qualité du réseau électrique et réduire la consommation
d’énergie réactive.
Ces modules sont composés de condensateurs, contacteurs
et protections adaptées contre les défauts internes.
Les modules de compensation s’installent horizontalement
dans une cellule.
Il est nécessaire de sélectionner chaque composant pour
concevoir le module de compensation d’énergie réactive
selon les recommandations du guide tableautier de la
compensation d’énergie réactive PFCED111008FR.
Le jeu de barres est alimenté par un appareil de protection
installé dans une cellule adjacente.
En effet, les cellules de compensation Prisma P sont
dédiées compte tenu des échauffements générés.
Elles sont conformes et testées selon les normes
CEI 61439-1 et 2.
Installation DD385395.eps
DD385437.eps
Des platines reçoivent les modules de compensation
composés d’un contacteur, des fusibles de protection Cellule de type standard Cellule avec compartiment
associés ainsi que le jeu de barres. alimentée par le bas. L = 300 mm pour le passage
> Elles s’installent dans une cellule de largeur 650 + des câbles d’alimentation
150 mm et de profondeur 400 ou 600 mm selon la arrivant par le haut.
profondeur du tableau auquel elles vont être
associées. DD385373.eps
> Chaque cellule peut accueillir jusqu’à 5 modules de
compensation 100 kvar superposés de VarplusCan
sans Self, et jusqu’à 4 modules de compensation 50
kvar superposés de VarplusCan avec Self.
L a cellule est surmontée d’un toit ventilé pouvant
recevoir deux ventilateurs.
> La porte est découpée pour recevoir le régulateur
varmétrique VarplusLogic ainsi qu’un filtre dans la
partie basse.
Installation des appareils
VarplusCan avec self :
> Nombre de modules de compensation/cellules : 4
> Gamme de puissance (kvar) : 200
> R éférence : 03979.
VarplusCan sans self :
>Nombre de modules de compensation/cellules : 5
> Gamme de puissance (kvar) : 500
> Référence : 03979.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M41
