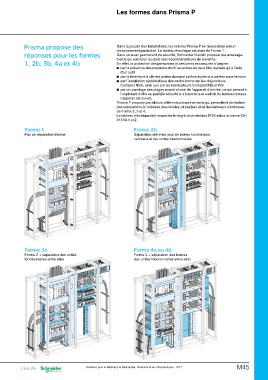

Les formes dans Prisma P
Prisma propose des Dans la plupart des installations, les cellules Prisma P ne nécessitent aucun
réponses pour les formes cloisonnement particulier. Le tableau électrique est alors de Forme 1.
1, 2b, 3b, 4a et 4b Dans un souci permanent de sécurité, Schneider Electric propose des aménage-
ments qui vont bien au-delà des recommandations de la norme.
Forme 1 En effet, la protection des personnes et des biens est assurée d’origine :
bb p ar la présence des plastrons dont l’ouverture ne peut être réalisée qu’à l’aide
Pas de séparation interne
d’un outil
bb p ar la fermeture à clé des portes donnant parfois accès aux parties sous tension
bb p ar l’installation systématique des cache-borne sur les disjoncteurs
Compact NSX, ainsi que sur les interrupteurs Compact INS et INV
bb p ar un capotage des plages amont et aval de l’appareil d’arrivée, ce qui permet à
l’exploitant d’être en parfaite sécurité à n’importe quel endroit du tableau lorsque
l’appareil est ouvert.
Prisma P propose par ailleurs différents cloisonnements qui permettent de réaliser
des séparations à l’intérieur des cellules, et réaliser ainsi des tableaux électriques
de Forme 2, 3 et 4.
Le tableau électrique doit respecter le degré de protection IP2X selon la norme CEI
61439-1 et 2.
Forme 2b
Séparation entre les jeux de barres horizontaux,
verticaux et les unités fonctionnelles
Forme 3b Forme 4a ou 4b
Forme 2 + séparation des unités Forme 3 + séparation des bornes
fonctionnelles entre elles des unités fonctionnelles entre elles
