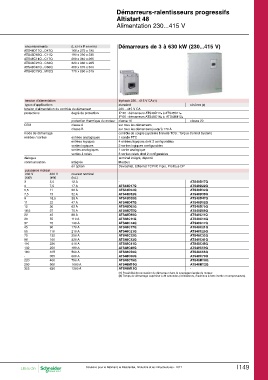

P. 921
encombrements (L x H x P en mm) Démarreurs-ralentisseurs progressifs
ATS48D17Q...D47Q 160 x 275 x 190 Altistart 48
ATS48D62Q...C11Q 190 x 290 x 235 Alimentation 230...415 V
ATS48C14Q...C17Q 200 x 340 x 265
ATS48C21Q...C32Q 320 x 380 x 265 Démarreurs de 3 à 630 kW (230...415 V)
ATS48C41Q...C66Q 400 x 670 x 300
ATS48C79Q...M12Q 770 x 890 x 315
tension d’alimentation triphasé 230…415 V CA (1)
types d’applications standard sévères (2)
tension d’alimentation du contrôle du démarreur 220…415 V CA
protections degré de protection IP 20 : démarreurs ATS48D17p à ATS48C11p
IP 00 : démarreurs ATS48C14p à ATS48M12p
protection thermique du moteur classe 10 classe 20
CEM classe A sur tous les démarreurs
classe B sur tous les démarreurs jusqu’à 170 A
mode de démarrage contrôle de couple (système breveté TCS : Torque Control System)
entrées / sorties entrées analogiques 1 sonde PTC
entrées logiques 4 entrées logiques dont 2 configurables
sorties logiques 2 sorties logiques configurables
sorties analogiques 1 sortie analogique
sorties à relais 3 sorties relais dont 2 configurables
dialogue terminal intégré, déporté
communication intégrée Modbus
en option DeviceNet, Ethernet TCP/IP, Fipio, Profibus DP
puissance moteur
230 V 400 V courant nominal
(kW) (kW) (IcL)
3 5,5 12 A - ATS48D17Q
4 7,5 17 A ATS48D17Q ATS48D22Q
5,5 11 22 A ATS48D22Q ATS48D32Q
7,5 15 32 A ATS48D32Q ATS48D38Q
9 18,5 38 A ATS48D38Q ATS48D47Q
11 22 47 A ATS48D47Q ATS48D62Q
15 30 62 A ATS48D62Q ATS48D75Q
18,5 37 75 A ATS48D75Q ATS48D88Q
22 45 88 A ATS48D88Q ATS48C11Q
30 55 110 A ATS48C11Q ATS48C14Q
37 75 140 A ATS48C14Q ATS48C17Q
45 90 170 A ATS48C17Q ATS48C21Q
55 110 210 A ATS48C21Q ATS48C25Q
75 132 250 A ATS48C25Q ATS48C32Q
90 160 320 A ATS48C32Q ATS48C41Q
110 220 410 A ATS48C41Q ATS48C48Q
132 250 480 A ATS48C48Q ATS48C59Q
160 315 590 A ATS48C59Q ATS48C66Q
- 355 660 A ATS48C66Q ATS48C79Q
220 400 790 A ATS48C79Q ATS48M10Q
250 500 1000 A ATS48M10Q ATS48M12Q
355 630 1200 A ATS48M12Q -
(1) Possibilité de connexion du démarreur dans le couplage triangle du moteur.
(2) Temps de démarrage supérieur à 30 secondes (ventilateurs, machines à forte inertie et compresseurs).
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I149
