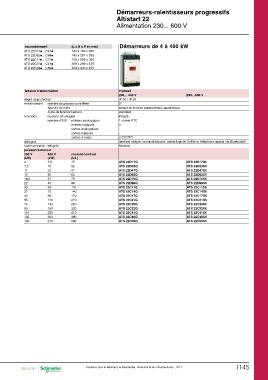

Page 917 - catalogue général SE 2017 (web flip book)

encombrement (L x H x P en mm) Démarreurs-ralentisseurs progressifs
ATS 22D17p... D47p Altistart 22
ATS 22D62p... D88p 130 x 169 x 265 Alimentation 230... 600 V
ATS 22C11p... C17p 145 x 207 x 295
ATS 22C21p... C41p 150 x 229 x 356 Démarreurs de 4 à 400 kW
ATS 22C48p... C59p 206 x 299 x 425
304 x 340 x 455

tension d’alimentation triphasé

230… 440 V 230…600 V

degré de protection IP 00 / IP 20

entraînement nombre de phases contrôlées 3

type de contrôle rampe de tension paramétrable quadratique

cycle de fonctionnement standard

fonctions by-pass (shuntage) intégré

nombre d’E/S entrées analogiques 1 sonde PTC

entrées logiques 3

sorties analogiques -

sorties logiques -

sorties à relais 2 (“O”/“F”)

dialogue terminal intégré, terminal déporté, atelier logiciel SoMove, téléphone mobile via Bluetooth©

communication intégrée Modbus

puissance moteur

230 V 400 V courant nominal
(kW) (kW) (IcL)

4 7,5 17 ATS 22D17Q ATS 22D17S6
ATS 22D32Q ATS 22D32S6
7,5 15 32 ATS 22D47Q ATS 22D47S6
ATS 22D62Q ATS 22D62S6
11 22 47 ATS 22D75Q ATS 22D75S6
ATS 22D88Q ATS 22D88S6
15 30 62 ATS 22C11Q ATS 22C11S6
ATS 22C14Q ATS 22C14S6
18,5 37 75 ATS 22C17Q ATS 22C17S6
ATS 22C21Q ATS 22C21S6
22 45 88 ATS 22C25Q ATS 22C25S6
ATS 22C32Q ATS 22C32S6
30 55 110 ATS 22C41Q ATS 22C41S6
ATS 22C48Q ATS 22C48S6
37 75 140 ATS 22C59Q ATS 22C59S6

45 90 170

55 110 210

75 132 250

90 160 320

110 220 410

132 250 480

160 315 590
